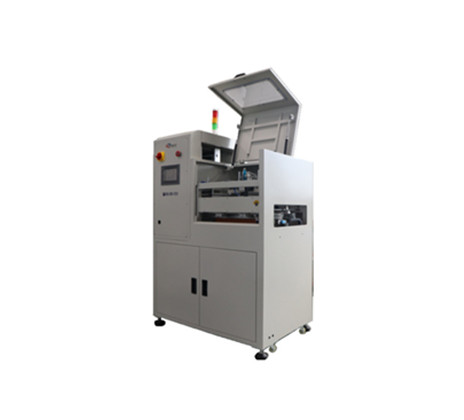

描述：此設備為單、雙面PCB高效快捷送板傳送裝置。
功能特點:
1. PLC控制系統，人機介面，操作簡單易懂。
2. 微循環上板時電路板的厚薄、孔位、元件高低不受任何影響。
3. 吸板過程，高效快捷，送板部份無需板框，方便靈活，下降步數自動感應無需設置。
4. 各種安全保護與提示，嚴防卡板與停機。
5. 信號標準，可對接任何自動印刷機和貼裝設備。
6. 吸板完畢自動轉換至送板，不間斷供板，提高效率。
7. 方向可根據客戶要求生產。
型號 | QQSLD-280 |
外型尺寸（L*W*H） | 850*400*1650mm |
微循環上板尺寸 速度 | 厚(0.35~10)*長(60-400)*寬(50-280)mm <8s/pcs (加大可訂) |
吸電路板尺寸 速度 | 厚(0.3~5)*長(50-300)*寬(40~280)mm 速度<6s/pcs; 重量<0.5kg/pcs |
電壓 | AC110/220V技術參數：
|
功率 | ≤100W |
氣壓及流量 | 0.4~0.7MPa MAX:10L/min |
運輸高度 | 900±20mm可調 |
送板數量 | 一次性裝入50片，中途用多少可另補加多少 |
吸板數量 | 厚0.3~3mm板約放220~450pcs，放板高度300mm（可訂制） |
重量 | Approx.125kg |
